电力电缆沟道泛在物联解决方案
监测、控制一体化/宽带、窄带全兼容
即插即用/零编程/远程升级
*电力电缆沟道泛在物联解决方案和西安瑞宝科技联合打造

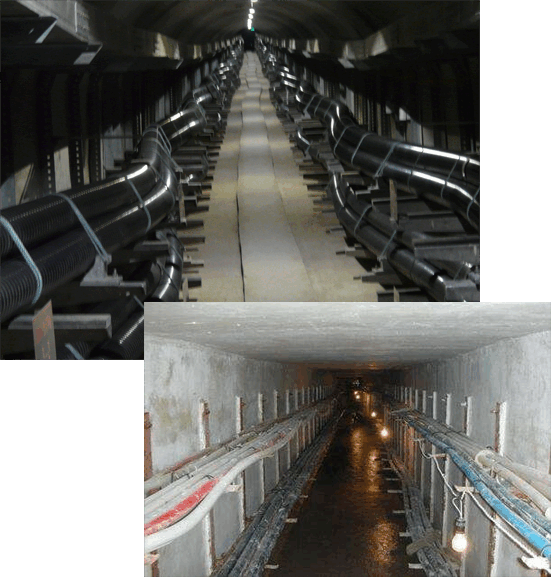

电力电缆沟道物联采集需要解决的问题：
  • 在通道主干通信链路建设方面，需要同时支持视频监控类宽带设备的接入和环境监测、
  • 专业监测传感设备和动力设备等窄带设备的接入问题。
  • 在窄带终端设备接入网络建设方面，以节省通道空间资源为前提，需要基于无线物联技术解决各
  • 类在线监测和控制设备的接入问题。
  • 在通道环境运检作业定位方面，需要解决在电缆通道环境下检修作业人员的定位服务问题。
  • 在系统部署实施方面，需要解决各类监测设备的部署简单、接入方便、维护简便和成本低廉等实
  • 用化设计，以及低压电源集中供电问题。
  • 监测、控制一体化
  • 宽带、窄带全兼容

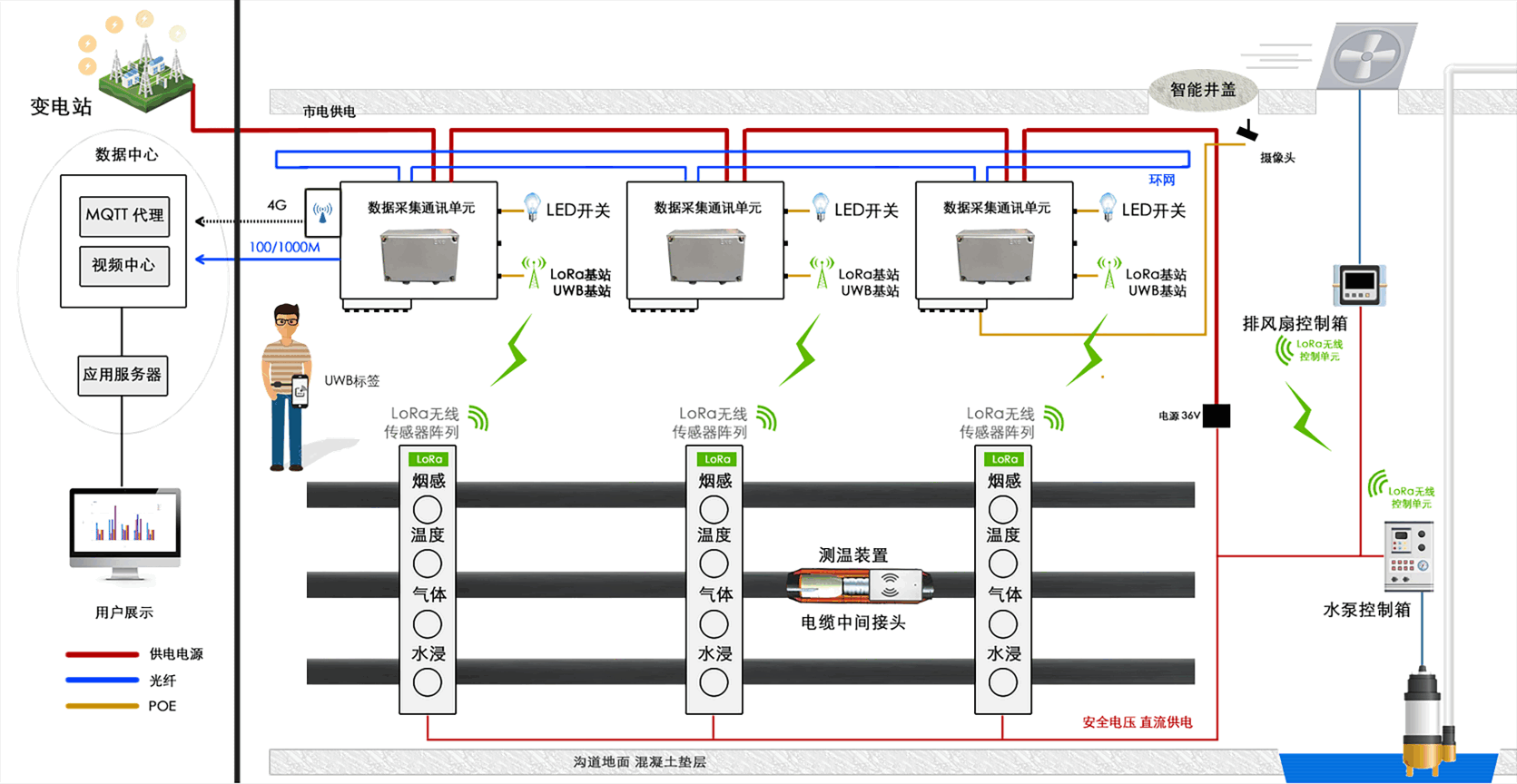

电缆通道综合监测系统总体架构设计

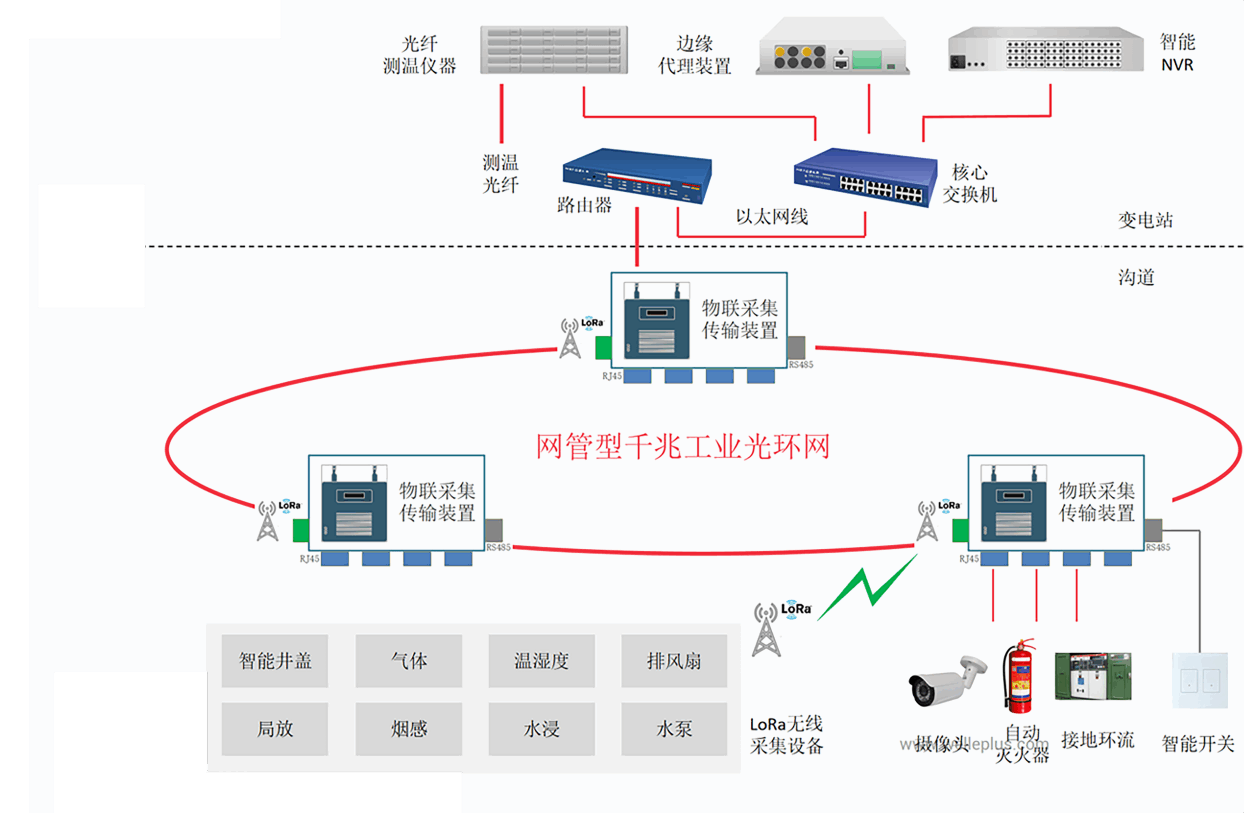

物联采集传输装置
  • 1、橙色线为光纤接入，蓝色线为五类双绞线接入；
  • 2、通过交换机的管理功能划分VLAN来实现摄像头视频图像的独立传输，并给VLAN分配固定传输带宽，这样不影响其他物联设备的网络传输；
  • 3、LoRa无线采集设备为配合ID设备接入的即插即用设备装置，通过RS485接口接入ID设备，并通过LoRa和物联采集装置进行数据上传；
  • 4、窄带数据终端（包括水位探测器、气体检测、智能井盖、人员定位等信号）先通过RS485接口集中接入附近的LoRa无线采集设备，由该设备通过LoRa无线信号将数据传输至有线光网络，再传输至变电站的边缘代理装置。边缘代理装置负责数据计算、分析、处理，处理后的数据上传至物联管理平台；
  • 5、宽带数据终端（目前主要是摄像头视频）通过IP接口直接接入有线光网络，传输至变电站内的智能NVR设备。智能NVR设备负责视频的分析、处理，处理后的画面上传至物联管理平台；
  • 6、光纤测温是通过独立的随电缆敷设的测温光纤，将结果直接传输至变电站内的光纤测温仪器上。光纤测温仪器将温度数据传送至边缘代理装置，后续处理与其它窄带数据相同。
主要技术规格参数
